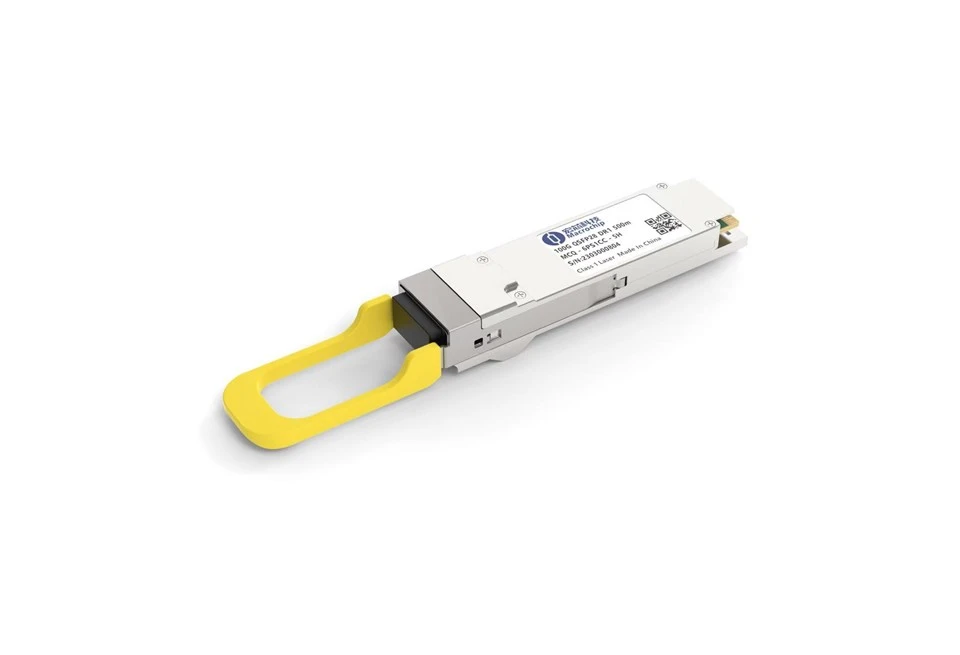

100G QSFP28 DR 1 500 M Transceiver

Makrochip MCQ -6 PS1CC -5 H QSFP 100G DR 1 TREACTIIVER OPTYCZNY jest zaprojektowany do użytku w danych elektrycznych Gigabit do 500m nad operacją pojedynczych światłowodów. Na długości fali 1310nm . Produkt jest zgodny z IEEE 802 . 3CD 100GBASE-DR . Funkcje diagnostyki cyfrowej są dostępne za pośrednictwem interfejsu I2C, zgodnie z MSA QSFP28 MSA.

1. Funkcje:

Zgodnie z QSFP28 Standard: Sff -8636 Rev2.10a
Zgodny z IEEE802.3CU d 3.2 100 gbase-dr
Szybkość interfejsu elektrycznego we/wy (caui -4)
Pojedyncze napięcie zasilania 3,3 V
Maksymalne zużycie energii 4W
0-70 °
1311nm Laser EML i odbiornik pinowy
Hermetycznie zapieczętowany do opartego na projekcie
Pakiet MSA QSFP28 ze złączem Duplex LC
Dwa druciane interfejs szeregowy z cyfrowym monitorowaniem diagnostycznym
Zakończenie KP4 FEC wewnątrz modułu
Obsługa 500 m zasięgu światłowodów pojedynczego trybu
Zgodnie z dyrektywą UE 2011/65/UE (zgodny z ROHS)
Laser klasy 1

2. Charakterystyka modułu

Parametr	Symbol	Min .	Max .	Jednostka	Notatki
Temperatura przechowywania	TS	-40	85	ºC
Napięcie zasilania	VCC	-0.3	3.6	V
Wilgotność względna (niekondensowanie)	Rh	5	95	%
Napięcie wejściowe danych - różnica	LVDIP-VDINL	-	1	V
Kontrola napięcie wejściowe	Vi	-0.3	Vcc +0.3	V
Kontrola prąd wyjściowy	Io	-20	20	mama

Tabela 1 Bezwzględne maksymalne oceny

Parametr	Symbol	Min .	Typowy	Max .	Jednostka	Notatki
Temperatura obudowy operacyjnej	TOPR	0	-	70	ºC
Napięcie zasilania	VCC	3.135	3.3	3.465	V
Natychmiastowy prąd szczytowy na gorącej wtyczce	ICC _ ip	-	-	1600	mama
Utrzymany prąd szczytowy na gorącej wtyczce	ICC _ sp	-	-	1320	mama
Maksymalne rozpraszanie mocy	Pd	-	-	4	W
Maksymalne rozpraszanie mocy, tryb niskiej mocy	PDLP	-	-	1.5	W
Szybkość sygnalizacji	Sr	-	53.125	-	GBD
Kontroluj napięcie wejściowe wysokie	Vih	VCC*0,7	-	Vcc +0.3	V
Kontrola napięcia wejściowego niskie	Vil	-0.3	-	VCC*0,3	V
Dwie druciane szybkość zegara interfejsu szeregowego	-	-	-	400	khz
Hałas zasilający	-	-	-	66	MVPP	10Hz - 10 MHz
RX Różnikowe obciążenie danych wyjściowych	-	-	100	-	om
Odległość operacyjna	-	2	-	500	m

Tabela 2 Zalecane warunki pracy

FAQ

P: Jakie marki laserowe są używane w modułach optycznych (QSFP 100G DR)?
Odp.: Używamy globalnie zaufanych marek, takich jak Broadcom, Cheherent, Macom i Nlight, zapewniając wysoką niezawodność i wydajność specyficzną dla scenariuszy (E . g ., krótko-dostępne centra danych/Long-Haul Telecom) . wszystkie produkty są zgodne z certyfikatami międzynarodowymi .}}
